产生原因：1、内墙腻子粉抛光时间掌握不好，表面已经干燥后再进行抛光处理就会脱粉。2、外墙腻子粉，饰面时涂层比较薄，在夏天高温下，水分挥发很快，面层未能有足够的水分进行固化，因而容易脱粉。3、产品超过保质期，粘结力度大幅度下降。4、产品储存不当，吸潮后粘结力大幅度下降。5、基层吸水率高，导致腻子干燥速度很快，没有充足的水分进行固化。

         解决方法：1、内墙腻子面层抛光时要掌握适宜的抛光时间，抛光的最佳时期就是待腻子表面水印消失后，立即进行抛光。2、外墙腻子表面干燥后，要进行适度打磨，并进行充分的淋水保养，一般保养分为两次或两次以上进行。3、产品一定要在保质期内使用，如果超过保质期，必须进行试刮，经检验合格后，再行施工。4、产品一定要注意防水处理，应存在在阴凉干燥处，并且保证包封完好。5、夏天或高温强风气候条件下，在施刮腻子前最好先用清水润湿墙面，墙面表面无明水后即可施刮腻子。

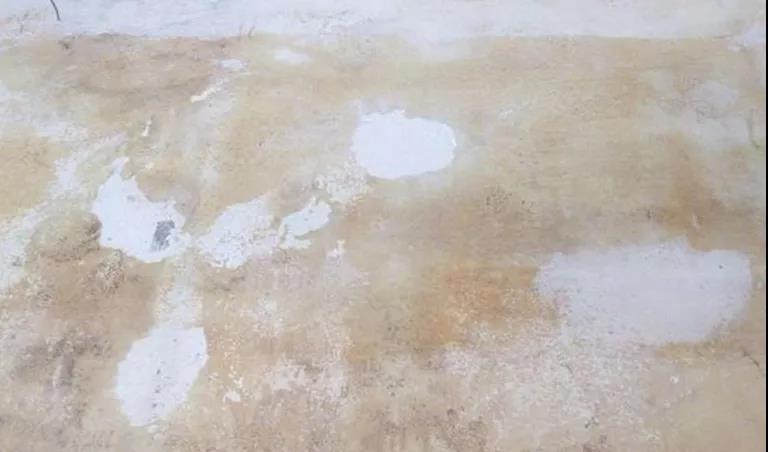

二、变黄现象：指腻子施工完成后，不久即局部或全部呈现黄色。

       产生原因：主要发生在室内旧墙面，旧墙腻子使用了大量的PVA胶水，胶水老化分解，产生不饱和酸，不饱和酸与腻子中钙离子反应，生成相应黄色的钙盐。

         解决方法：1、用环保胶水滚涂两遍，彻底干透后，再进行批刮腻子。2、用封闭底漆滚涂两道，彻底干透后，再批刮腻子。

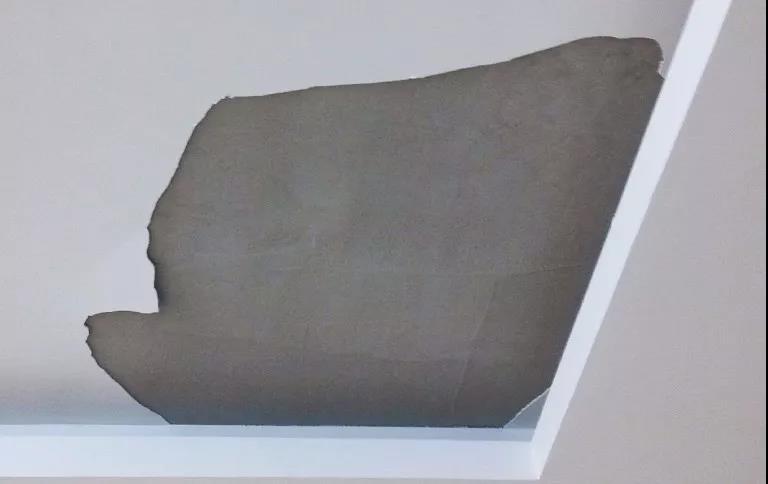

三、脱落现象：腻子与基层之间粘结强度差，直接从基层脱落。

       产生原因：1、旧墙面很光滑（如钢化腻子、聚氨酯等油性漆），腻子粉与其表面粘结牢度差。2、新墙面使用模板浇注，表面光滑而且含有大量的脱模剂（废机油或有机硅类）。3、对于木质底材、金属底材等非砂浆底材（如三合板、五合板、刨花板、实木等）上直接施刮腻子，由于表面胀缩比不同，和该类产品吸水率较强，刚性的内墙腻子不能随之变形，一般在3个月后会造成脱落。4、腻子超过保质期，粘结强度降低。

      解决方法：1、铲除脱落层，按下面的情况有针对地处理。2、对旧墙面进行打磨，增加表面粗糙度，然后用界面剂处理。3、用除油清洗剂除掉表面的脱模剂或其他油脂成分，再行施刮腻子。4、采用双组分或专用的合板腻子进行施工。5、大理石、马赛克、瓷砖等外墙表面选用专用外墙翻新腻子打底。6、腻子应在保质期内使用。

四、起泡现象：施工过程中产生气泡以及过一段时间后，腻子表面起泡。

       产生原因：1、基底过于粗糙，批刮速度过快。2、一次施工腻子层过厚，大于2.0mm。3、基层含水率过高，同时密度太大或太小。由于含有丰富的空隙，且腻子含水率高，因而不透气，空气被封闭在空隙内，不容易消除。4、施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，大量吸收水分，溶胀形成爆裂。

       解决方法：1、出现大面积起泡的腻子面，用铲刀直接压破小泡口，重新用合适的腻子批刮起泡的面层。2、腻子一般在搅拌均匀后，静置10分钟左右后，然后用电动搅拌机再次搅拌后上墙。3、施工第二道或者最后一道面层出现起泡现象，应在水印消除前用刮刀进行压泡破除处理，保证腻子面上不出现气泡。4、特别粗糙的墙面，一般底料尽可能选择粗的腻子。5、在墙体过分干燥或风大光照强烈的环境下，先尽可能用清水润湿墙面，待墙体无明水之后，进行腻子层的施刮。

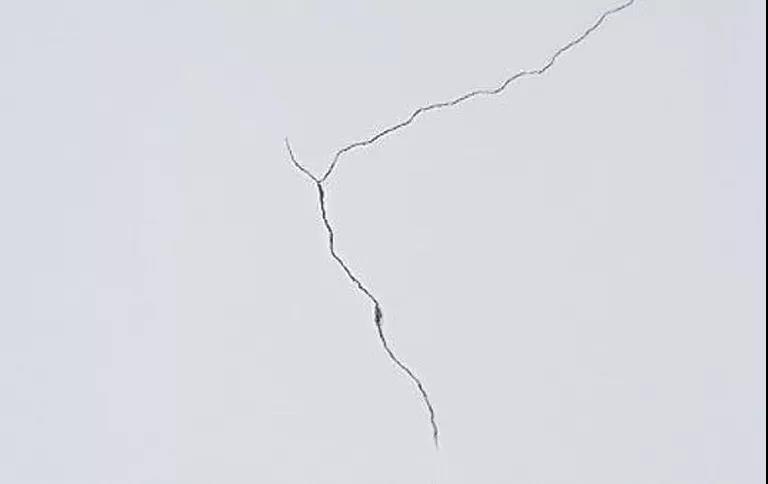

五、开裂现象：腻子施工一段时间后，表面开裂。

       产生原因：1、基层未彻底干透就施工，施工要求基层的含水率≤10%。2、底层腻子未干透，就过面，表层先行干燥，而内层还在继续干燥过程中，造成层间干缩程度不一样，容易开裂。3、基层处理时，补缝和补平材料未彻底干透，上面就施刮硬度较强的内墙腻子，容易造成开裂。4、施工太厚，内部干燥较慢，表面干燥速度较快，也容易造成开裂。

      解决方法：1、已经开裂的腻子，需铲除，如果裂纹不太大，也可采用柔性腻子进行第一道施工，然后按规范的施工方式进行施工。2、每道施工不宜太厚，两道施工时间间隔一定要大于4小时以上，前道腻子彻底干透后，才进行后道施刮。
